在激光刻字技術廣泛應用于電子元器件、五金配件、醫療器械等領域的當下，“刻字精度” 已成為決定產品品質的核心指標。而激光刻字的精度控制，除依賴激光設備本身的性能外，更離不開精密機械加工的定位工裝—— 這套用于固定、校準工件的專用設備，能將工件誤差控制在微米級，確保激光束精準作用于預設位置，避免因工件偏移導致的刻字模糊、位置偏差等問題。本文將從設計原則、核心結構、應用場景及優化方向四個維度，解析激光刻字定位工裝的技術要點，展現精密機械加工在其中的關鍵價值。
一、定位工裝的設計原則：以 “精度” 為核心，兼顧適配性與穩定性
激光刻字定位工裝的設計需圍繞 “精準定位” 展開，同時滿足不同工件的適配需求與長期使用的穩定性，核心遵循三大原則。第一，基準統一原則：工裝的定位基準需與激光刻字系統的坐標基準完全重合（如以工裝的 X 軸、Y 軸原點對應激光設備的運動原點），避免因基準偏差導致的累積誤差（通常要求基準偏差≤0.005mm）。例如，在手機按鍵激光刻字中，工裝需以按鍵的外形輪廓或預加工孔為基準，確保每次裝夾后按鍵的中心與激光束中心偏差不超過 0.01mm。
第二，剛性與輕量化平衡原則：工裝需具備足夠剛性以抵抗裝夾力與激光加工時的輕微振動（剛性不足會導致工件微量位移，影響刻字精度），但過度追求剛性會增加工裝重量，影響激光設備的運動靈活性。因此，通常采用航空鋁合金（如 6061-T6）經 CNC 精密銑削加工，在關鍵承重部位增加加強筋（筋厚 2-3mm，寬度 5-8mm），非承重部位采用鏤空設計（鏤空率≤30%），既保證剛性（形變誤差≤0.002mm），又控制重量（單件工裝重量通常≤5kg）。
第三，適配性與便捷性原則：針對多品種、小批量的激光刻字需求，工裝需具備快速切換能力。例如，設計模塊化定位組件 —— 通過更換不同規格的定位塊（定位塊與工裝底座采用銷釘定位，定位精度≤0.003mm），可適配直徑 5-20mm 的圓形工件；或采用可調節頂針結構（頂針調節精度 0.001mm / 轉），無需更換部件即可適配長度 10-50mm 的條形工件。同時，裝夾過程需便捷，如采用氣動夾緊裝置（夾緊時間≤2 秒，夾緊力可調節范圍 50-200N），避免人工裝夾導致的力度不均問題。
二、核心結構解析：四大模塊構建高精度定位體系

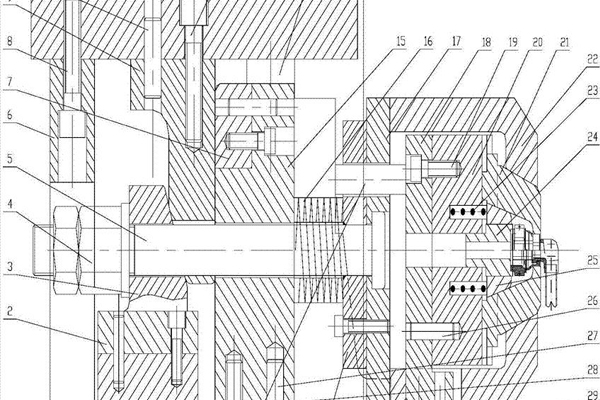

一套成熟的激光刻字定位工裝，由定位模塊、夾緊模塊、校準模塊與連接模塊組成，各模塊通過精密加工實現協同工作。定位模塊是精度核心，常見結構包括 “面定位 + 孔定位” 組合 —— 以工件的平整端面為基準面（工裝基準面的平面度≤0.001mm，粗糙度 Ra≤0.8μm），配合定位銷（定位銷直徑公差控制在 g5 級，即 - 0.009mm 至 - 0.002mm）插入工件預加工孔，限制工件的 X、Y 軸平移與旋轉自由度。對于無孔工件，則采用 V 型塊定位（V 型塊夾角通常為 90° 或 120°，工作面粗糙度 Ra≤0.4μm），通過兩側斜面實現對圓形或異形工件的自動對中（對中精度≤0.003mm）。
夾緊模塊負責固定工件，需在不損傷工件表面的前提下提供穩定夾緊力。針對金屬工件，常用彈性夾爪（夾爪材質為聚氨酯，硬度 50-60 Shore A），通過絲杠傳動實現徑向夾緊（夾緊范圍可調節，重復定位精度≤0.002mm）；針對脆性材料（如玻璃、陶瓷），則采用真空吸附裝置（吸附壓力控制在 - 0.06 至 - 0.08MPa），通過工裝表面的微型吸附孔（孔徑 0.5-1mm，孔間距 5-8mm）均勻吸附工件，避免機械夾緊導致的碎裂風險。
校準模塊用于實時修正誤差，確保長期加工精度。工裝上需預留校準基準孔（孔徑公差 H7 級，即 + 0.015mm 至 0mm），每次批量加工前，通過激光干涉儀檢測基準孔與激光束的相對位置（檢測精度≤0.001mm），若發現偏差，可通過工裝底部的微調螺絲（X、Y 軸各 2 個，調節精度 0.001mm / 格）進行補償。部分高端工裝還集成位移傳感器（分辨率 0.1μm），加工過程中實時監測工件位置，一旦超出公差范圍（通常設定為 ±0.005mm），立即觸發設備停機報警。
連接模塊負責工裝與激光設備的穩定對接，通常采用 “定位銷 + 螺栓” 組合結構。工裝底座的定位孔（與設備工作臺的定位銷配合，間隙≤0.002mm）確保工裝安裝時的位置精度，再通過 4-6 個高強度螺栓（如 M6 內六角螺栓，擰緊扭矩 8-10N?m）將工裝固定在工作臺上，避免加工過程中工裝移位。同時，底座底部需安裝減震墊（材質為丁腈橡膠，厚度 3-5mm），減少設備振動對工裝的影響（振動傳遞率≤10%）。
三、典型應用場景：從電子元件到醫療器械的精度保障
不同行業的激光刻字需求，對定位工裝的設計提出差異化要求，精密機械加工需針對性優化。在電子元件領域（如芯片引腳、電容外殼刻字），工件尺寸小（最小尺寸僅 2mm×1mm）、精度要求高（刻字位置偏差≤0.005mm），工裝需采用微小型定位結構 —— 例如，通過光刻技術在不銹鋼基板上加工微型定位槽（槽寬公差 ±0.001mm，深度公差 ±0.002mm），配合真空吸附固定工件，確保激光刻字時無位移。
在五金配件領域（如鑰匙、閥門標識刻字），工件多為異形結構（如弧形鑰匙、不規則閥門殼體），工裝需采用仿形定位設計 —— 通過 3D 掃描獲取工件外形數據，再用五軸 CNC 加工中心制作仿形定位塊（仿形面與工件貼合度≥95%，間隙≤0.01mm），配合氣動夾緊裝置從兩側壓緊工件，避免刻字過程中工件轉動。例如，在汽車鑰匙激光刻字中，仿形工裝可將鑰匙的定位誤差控制在 0.008mm 以內，確保刻字圖案與鑰匙齒槽位置精準對應。
在醫療器械領域（如手術器械編號刻字），工件材質特殊（如鈦合金、不銹鋼）且表面要求高（無劃痕、無變形），工裝需兼顧精度與防護 —— 定位模塊采用陶瓷材質（硬度 HRC85 以上，耐磨性好，無金屬污染），夾緊模塊采用硅膠夾爪（硬度 40 Shore A，避免劃傷工件表面），同時工裝表面需經過鈍化處理（鹽霧測試≥48 小時），防止腐蝕影響工件清潔度。此類工裝的定位精度通常需達到 0.003mm，確保刻字編號清晰、位置統一，符合醫療設備追溯要求。
四、優化方向：智能化與定制化提升工裝性能
隨著激光刻字技術向高精度、高效率方向發展，定位工裝需結合新技術持續優化。智能化升級是重要方向：通過集成工業相機（分辨率 2000 萬像素以上）與機器視覺算法，工裝可實現工件自動定位 —— 相機拍攝工件圖像后，算法快速識別工件特征（如孔位、邊緣），計算出實際位置與理論位置的偏差，再通過伺服電機驅動微調機構（調節精度 0.0005mm）自動補償偏差，無需人工校準，將定位效率提升 30% 以上，同時降低人為誤差。
定制化與柔性化結合可滿足多品種生產需求：開發模塊化工裝平臺，底座為標準結構（適配主流激光設備工作臺），定位、夾緊模塊為可更換組件 —— 針對不同工件，僅需更換對應模塊（更換時間≤5 分鐘），無需重新設計整套工裝，降低成本的同時縮短交付周期。例如，某激光加工企業通過模塊化工裝，實現了 20 余種小型五金件的快速切換刻字，設備利用率提升至 90% 以上。
此外，材料創新可進一步提升工裝性能：采用碳纖維復合材料（比強度是鋁合金的 3 倍，熱膨脹系數僅為鋁合金的 1/5）制作工裝主體，可減少溫度變化導致的形變（溫度每變化 1℃，形變誤差≤0.0003mm），確保長期加工精度穩定；定位模塊采用金剛石涂層（硬度 HV10000 以上），耐磨性提升 10 倍以上，延長工裝使用壽命（從 5 萬次裝夾提升至 50 萬次裝夾）。
精密機械加工是激光刻字定位工裝的技術基石，其加工精度直接決定了工裝的定位能力，進而影響激光刻字的最終品質。從設計原則的嚴格遵循，到核心結構的精密制造，再到應用場景的針對性優化，每一個環節都需以微米級精度為標準。未來，隨著智能化、定制化技術的融入，定位工裝將更高效、更靈活，為激光刻字技術在更多高端領域的應用提供堅實保障。
